Bản vẽ hệ thống lọc hồ cá Koi cần cho người thi công thấy rõ ba việc: nước bẩn được lấy ở đâu, đi qua các công đoạn nào và trở lại hồ theo hướng nào. Nếu chỉ vẽ dãy ngăn lọc mà bỏ qua cao độ mực nước, đường hút đáy, hút mặt, xả cặn và lưu lượng thực tế, hệ thống vẫn có thể chạy nhưng dễ xuất hiện điểm chết, nghẹt cặn hoặc hụt nước ở khoang bơm. Bài viết này hướng dẫn cách đọc sơ đồ, chọn nguyên lý lọc tự chảy hoặc bơm đẩy, bố trí từng ngăn, tính lưu lượng sơ bộ và kiểm tra bản vẽ trước khi xây. Một ví dụ hồ 20 m³ cùng checklist nghiệm thu giúp bạn áp dụng trực tiếp cho hồ gia đình.
Bản vẽ hệ thống lọc hồ cá Koi cần thể hiện những gì?
Một bản vẽ dùng được không cần quá cầu kỳ, nhưng phải mô tả đủ dòng nước, cao độ và khả năng bảo trì. Trước hết, mặt bằng cần ghi kích thước lòng hồ, vị trí hút đáy, hút mặt, đầu trả và cụm lọc. Mặt cắt cần cho thấy cao độ đáy hồ, mực nước vận hành, mực nước trong các ngăn lọc và vị trí máy bơm. Sơ đồ nguyên lý cần nối các bộ phận theo đúng thứ tự để người lắp đặt không đấu nhầm đường ống.
Tối thiểu, bản vẽ nên có các thông tin sau:
- Thể tích hữu dụng của hồ, không tính theo kích thước phủ bì nếu hồ có bậc, đá trang trí hoặc thành vát.
- Vị trí và số lượng hút đáy, hút mặt, đầu trả nước, thác hoặc vòi phun nếu có.
- Đường kính từng tuyến ống, van khóa, van một chiều, đầu vệ sinh và đường xả cặn.
- Thứ tự ngăn lắng, lọc cơ học, lọc sinh học, bơm và thiết bị bổ trợ.
- Cao độ mực nước vận hành, đáy từng ngăn và vị trí tràn an toàn khi mất điện.
- Lưu lượng thiết kế của từng tuyến thay vì chỉ ghi công suất điện của máy bơm.
Điểm quan trọng nhất là đường đi của chất thải. Cặn phân cá và thức ăn dư cần được gom nhanh vào hút đáy; lá, bọt và màng hữu cơ trên mặt nước cần đi về hút mặt. Cả hai tuyến nên có van chỉnh riêng để cân bằng lưu lượng. Nếu gộp hai tuyến quá sớm hoặc bỏ van, hút mặt có thể lấy hết nước trong khi hút đáy gần như không hoạt động.
Nguyên lý dòng nước trong hệ thống lọc hồ Koi

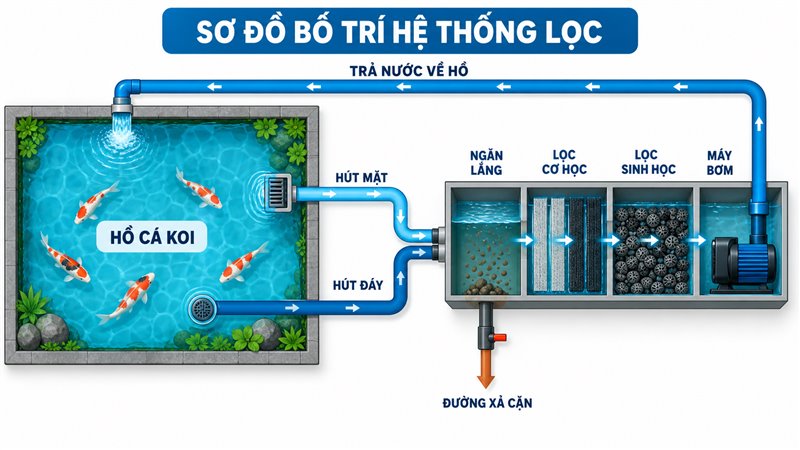

Dòng nước tiêu chuẩn có thể tóm tắt như sau: hồ Koi → hút đáy và hút mặt → tách cặn → lọc cơ học → lọc sinh học → máy bơm → trả nước về hồ. Thứ tự này giúp loại bỏ chất rắn trước khi nước đến vật liệu vi sinh. Nếu cặn đi thẳng vào ngăn sinh học, bề mặt vật liệu nhanh bám bẩn, nước khó lưu thông và lượng oxy dành cho vi khuẩn có lợi giảm.
Lọc cơ học giữ phân cá, lá, thức ăn dư và hạt lơ lửng. Lọc sinh học cung cấp diện tích bám cho hệ vi sinh chuyển hóa amoniac thành nitrit rồi thành nitrat ít độc hơn. Đây là lý do ngăn vi sinh cần nước đã được tách cặn tương đối tốt và có đủ oxy. Tài liệu của Rutgers về hệ thống tuần hoàn cũng khuyến nghị loại chất rắn trước biofilter để hạn chế tắc nghẽn và bảo vệ hiệu quả xử lý sinh học.
Đầu trả nước nên đặt đối diện hoặc lệch hướng so với điểm hút để tạo vòng tuần hoàn trong toàn hồ. Với hồ dài, có thể chia nhiều đầu trả thay vì dồn toàn bộ lưu lượng vào một miệng. Mục tiêu không phải tạo dòng thật mạnh mà là đẩy cặn chậm, đều về hút đáy và tránh góc nước đứng. Nếu hồ có thác, cần nhớ thác làm tăng cột áp và lưu lượng thực tế của bơm sẽ thấp hơn thông số cực đại.
Hai kiểu bố trí lọc phổ biến: tự chảy và bơm đẩy
Hệ lọc tự chảy
Ở cấu hình tự chảy, hút đáy và hút mặt nối trực tiếp đến cụm lọc đặt ngang mực nước hồ. Nước tự cân bằng vào các ngăn, sau đó máy bơm đặt ở ngăn cuối đẩy nước sạch trở lại hồ. Ưu điểm là chất thải đi vào ngăn lắng trước khi qua cánh bơm, dễ xả cặn và phù hợp hồ Koi xây mới. Khi thiết kế đúng, hệ thống vận hành ổn định và việc vệ sinh không làm xáo trộn quá nhiều vật liệu vi sinh.
Nhược điểm là phòng lọc cần đủ diện tích, đáy ngăn phải thấp để bố trí đường xả và cao độ mực nước phải tính rất kỹ. Miệng ống giữa các ngăn quá nhỏ có thể làm tụt mực nước dần về phía khoang bơm. Vì vậy, bản vẽ cần ghi cả mực nước khi bơm chạy, không chỉ cao độ lúc hệ thống đứng yên.
Hệ lọc bơm đẩy
Ở cấu hình bơm đẩy, bơm lấy nước từ hồ và đẩy qua thiết bị lọc đặt cao hơn, sau đó nước chảy về hồ bằng trọng lực. Kiểu này dễ lắp cho hồ cải tạo hoặc hồ nhỏ vì không cần đào phòng lọc ngang mực nước. Tuy nhiên, cặn đi qua bơm có thể bị nghiền nhỏ, khó lắng hơn; đường hút phải có rọ bảo vệ và việc mất mồi ở bơm cạn cần được tính trước.
Không có kiểu nào tốt cho mọi hồ. Nếu đang xây mới một hồ Koi nuôi lâu dài, lọc tự chảy thường thuận lợi hơn cho tách cặn và bảo trì. Nếu mặt bằng chật hoặc không thể can thiệp kết cấu, lọc bơm đẩy là phương án khả thi nhưng cần tăng khả năng lọc cơ học và bố trí đường vệ sinh dễ tiếp cận.
Cách bố trí các ngăn lọc theo đúng chức năng
Ngăn lắng và xả cặn
Ngăn đầu nhận nước từ hút đáy nên tạo điều kiện để dòng chậm lại, cặn nặng rơi xuống vị trí xả. Có thể dùng bể lắng, chổi lọc, sàng tách hoặc trống chắn phù hợp quy mô. Đáy ngăn nên dốc nhẹ về van xả và phải có lối thao tác. Một ngăn lắng lớn nhưng không xả được hết cặn sẽ nhanh trở thành nơi phân hủy hữu cơ.
Ngăn lọc cơ học
Ngăn cơ học giữ phần cặn nhỏ còn lại bằng chổi, tấm lọc, lưới hoặc thiết bị tách chuyên dụng. Nên bố trí vật liệu từ thô đến tinh và có khoảng trống để lấy ra vệ sinh. Không ép vật liệu quá chặt vì lưu lượng sẽ giảm nhanh khi bẩn. Chênh lệch mực nước trước và sau ngăn này là dấu hiệu trực quan giúp nhận biết thời điểm cần rửa.
Ngăn lọc sinh học
Ngăn sinh học cần vật liệu có diện tích bề mặt lớn, dòng nước phân phối đều và sục khí nếu cấu hình yêu cầu. Vi sinh không làm biến mất phân rắn; chúng xử lý các hợp chất hòa tan phát sinh từ chất thải. Vì vậy, không nên lấy nước rửa vật liệu cơ học bẩn để rửa trực tiếp toàn bộ vật liệu vi sinh. Khi hồ mới vận hành, hệ vi sinh cần thời gian hình thành; hãy tham khảo cách tạo vi sinh cho hồ cá Koi mới và theo dõi amoniac, nitrit trong giai đoạn đầu.
Ngăn bơm và đường trả
Ngăn bơm là nơi mực nước phản ánh sức cản của toàn hệ. Cần chừa không gian tháo bơm, đặt rọ chắn rác và tránh để bơm hút cạn khi ngăn trước bị nghẹt. Đường trả có thể chia về đầu trả đáy, thác hoặc bộ tạo dòng. Việc chọn máy bơm hồ cá Koi phải dựa trên lưu lượng tại cột áp thực tế, không lấy con số lớn nhất trên hộp.
Cách tính sơ bộ cho hồ Koi 20 m³
Giả sử hồ có thể tích hữu dụng 20 m³, nuôi mật độ vừa và có thác trả nước cao khoảng 1 m. Chọn chu kỳ tuần hoàn mục tiêu khoảng 1,5 giờ, lưu lượng thực tế cần đạt là:
20 m³ ÷ 1,5 giờ = khoảng 13,3 m³/giờ tại đầu trả.
Con số này chưa phải lưu lượng danh nghĩa để mua bơm. Cần cộng ảnh hưởng của chiều cao thác, chiều dài ống, số co và vật liệu lọc. Sau khi tra biểu đồ hiệu suất của nhà sản xuất, có thể phải chọn model có lưu lượng cực đại lớn hơn đáng kể để tại cột áp vận hành vẫn còn khoảng 13 đến 14 m³/giờ. Không nên tự động nhân đôi công suất vì dòng quá mạnh có thể làm cá tốn sức và lãng phí điện.
Với mặt bằng hồ chữ nhật, có thể bố trí một hoặc hai hút đáy tùy chiều dài, độ dốc và vùng gom cặn; một hút mặt ở phía đón lá; nhiều đầu trả ở đầu đối diện để tạo vòng nước. Mỗi tuyến hút cần van riêng. Kích thước ống phải được tính theo lưu lượng tuyến, chiều dài và khả năng tự làm sạch của dòng nước; không nên chốt cỡ ống chỉ từ thể tích hồ. Hồ có hình dạng phức tạp hoặc nhiều cao độ nên được kỹ thuật viên thủy lực kiểm tra trước khi đổ bê tông.
Thể tích ngăn lọc cũng không có một tỷ lệ cứng áp dụng cho mọi trường hợp. Tải cá, lượng thức ăn, kiểu vật liệu và tần suất bảo trì quyết định năng lực lọc thực tế. Một hồ nuôi dày, cho ăn nhiều cần năng lực tách cặn và sinh học cao hơn hồ cảnh quan cùng thể tích. Dùng thức ăn dễ tiêu hóa, cho lượng vừa đủ và vớt viên thừa giúp giảm tải hữu cơ; dòng Saki-Hikari Balance Floating là một lựa chọn có thể cân nhắc theo mục tiêu nuôi và nhiệt độ nước.
Checklist kiểm tra bản vẽ trước khi thi công
- Đã tính thể tích nước hữu dụng thay vì chỉ nhân dài, rộng, sâu phủ bì.
- Hút đáy nằm ở vùng cặn có thể trôi đến, đáy hồ có độ dốc hỗ trợ gom cặn.
- Hút mặt đặt theo hướng gió và dòng nước, có giỏ chắn rác dễ lấy.
- Hai tuyến hút có van riêng và có thể cân chỉnh mà không phải xả cạn hồ.
- Cặn được tách trước lọc sinh học; mọi ngăn bẩn đều có đường xả tiếp cận được.
- Mực nước khi bơm chạy đã được kiểm tra, khoang bơm không bị hụt nước.
- Đường trả tạo vòng tuần hoàn, không để góc chết hoặc phun trực tiếp làm cá mất sức.
- Bơm, đèn UV, máy sục khí và tủ điện có lối bảo trì an toàn, tránh ẩm và ngập.
- Có đường tràn, phương án khi mất điện và thể tích dự phòng để nước không tràn phòng lọc.
- Đã dự kiến vị trí đo pH, amoniac, nitrit và điểm lấy mẫu nước thuận tiện.
Sau khi vận hành, hãy quan sát cặn đáy, chênh lệch mực nước giữa các ngăn, lưu lượng đầu trả và hành vi cá. Nước trong chưa chắc đã an toàn nếu amoniac hoặc nitrit cao. Ngược lại, một ít màu nước tự nhiên không đồng nghĩa hệ thống mất tác dụng. Nếu nước chuyển xanh mạnh, nên kiểm tra tải hữu cơ, ánh sáng, lọc và có thể xem thêm hướng dẫn xử lý nước hồ cá Koi bị xanh.
Những lỗi thường gặp khi đọc và triển khai bản vẽ
Lỗi đầu tiên là vẽ đường ống nhưng không ghi chiều nước và van khóa, khiến người thi công khó phân biệt tuyến hút, tuyến trả và tuyến xả. Lỗi thứ hai là đặt lọc sinh học trước lọc cơ học, làm vật liệu nhanh bám cặn. Lỗi thứ ba là chọn bơm theo watt hoặc lưu lượng cực đại mà bỏ qua cột áp. Lỗi thứ tư là làm phòng lọc quá chật, tới lúc cần nhấc bơm hoặc thay vật liệu mới phát hiện không đủ khoảng thao tác.
Một lỗi khó sửa khác là bỏ qua kịch bản mất điện. Khi bơm dừng, nước trong đường trả và các thiết bị đặt cao có thể chảy ngược về khoang lọc. Bản vẽ phải xác định mực nước dâng tối đa, van một chiều nếu cần và đường tràn. Tương tự, van xả cặn cần dẫn đến vị trí thoát nước hợp pháp, không xả ngược vào khu vực có thể chảy trở lại hồ.
Câu hỏi thường gặp về bản vẽ hệ thống lọc hồ cá Koi
Có thể dùng một bản vẽ mẫu cho mọi hồ Koi không?
Không. Bản vẽ mẫu giúp hiểu nguyên lý, nhưng số hút đáy, kích thước ống, lưu lượng bơm và thể tích lọc phải điều chỉnh theo kích thước, hình dạng hồ, tải cá, cao độ và mặt bằng thực tế.
Đèn UV nên đặt ở ngăn nào?
Đèn UV thường đặt trên tuyến nước đã qua lọc cơ học để tia UV không bị cặn che và thiết bị ít bẩn hơn. Vị trí cụ thể phụ thuộc loại đèn, lưu lượng cho phép và hướng dẫn của nhà sản xuất; cần chừa khoảng tháo bóng, vệ sinh ống thạch anh.
Hệ lọc có cần chạy liên tục không?
Thông thường nên duy trì bơm và lọc sinh học liên tục. Dòng nước dừng lâu làm oxy trong vật liệu giảm và ảnh hưởng hệ vi sinh. Khi mất điện, cần tăng sục khí dự phòng nếu có thể và hạn chế cho ăn cho đến khi hệ thống ổn định.
Bản vẽ đẹp nhưng hồ vẫn có cặn đáy, nguyên nhân là gì?
Thường do hướng đầu trả chưa gom cặn về hút đáy, lưu lượng thực tế thấp, van cân bằng sai hoặc đáy hồ có vùng trũng. Hãy kiểm tra từng tuyến và quan sát chuyển động cặn trước khi tăng công suất bơm.
Một bản vẽ hệ thống lọc hồ cá Koi tốt phải biến được nguyên lý thành chi tiết có thể thi công và bảo trì: nước bẩn được thu đủ, cặn được loại sớm, vi sinh có môi trường ổn định và nước sạch trở lại hồ theo hướng tạo dòng hợp lý. Hãy chốt lưu lượng, cao độ, van và đường xả trên giấy trước khi xây; chi phí sửa bản vẽ luôn thấp hơn đục lại thành hồ hoặc phòng lọc sau khi đã thả cá.
